一、項目概況

　　私人訂制現有7臺模塊風冷熱泵機組位于4樓樓面，另有2臺循環水泵等配套設施，機組四周圍是舊隔聲屏障及鋼骨架，聲屏障四周為居民樓。現場噪聲檢測顯示單臺機組排風口噪聲值達到85dB(A)，現擬定方案治理空調熱泵機組噪聲，以達到噪聲排放環保標準，減小其對周圍居民生活環境的干擾。

　　二、 降噪措施

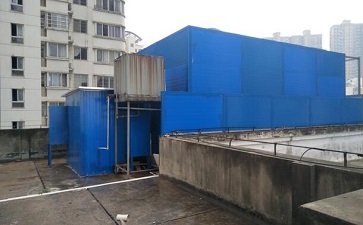

　　2.1新建聲屏障

　　主要結構：拆除原有破舊隔聲屏障，安裝高4m的新隔聲屏障，聲屏障分內外兩層，中間預留空間為熱泵機組進風口，保證風機良好的散熱條件。新建聲屏障主要包括： HW100型鋼和10#鍍鋅槽鋼立柱及固定底板、8cm吸隔聲板和屏體頂部U型上蓋板。

　　降噪原理：吸隔聲板外側為鍍鋅鋼板，內側為穿孔鋁板護面，內部填充8cm厚的超細玻璃棉，聲波通過鋁孔板進入超細玻璃棉內部，引起玻璃棉的共振將聲能轉化為內能，從而達到吸聲效果。立柱采用防銹底漆+面漆保護防銹。

　　配套設施：考慮機組需要檢修維護，在聲屏障一側設置隔聲門，且方便拆卸安裝，隔聲門設計隔聲量20dB(A)。

　　2.2熱泵機組排風消聲器降噪

　　由于所需降噪量比較大，單獨采用聲屏障無法達到降噪效果，因此選擇聲屏障與消聲器相結合的治理方法。

　　設計排風消聲器降噪量不低于20dB，可固定于排風口上方將排風機排風

　　2.3水泵房降噪措施

　　考慮到循環泵運行時向外散熱，其噪聲值在65dB(A)左右，所以為其設置隔聲罩及進出風消聲器，綜合降噪量20dB(A)。

　　隔聲罩材料采用彩棉彩鋼板，理論隔聲量20dB(A)，兩側加進排風消聲器及排風機，保證循環泵良好的通風條件。設置隔聲門便于檢修維護。

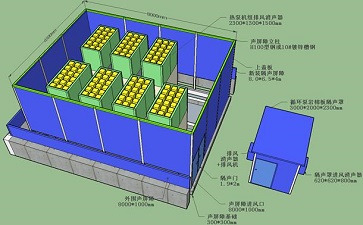

　　2.4降噪設計模型
